項目 | 參數 | |
設備效率 | 600 -800 PCS/H | |
設備尺寸 | L3140*W2850*H2190（單位：mm） | |
扭力范圍 | 1—12 kgf.cm | |
設備重量 | 1000kg | |
工作電壓 | AC220V 50-60Hz | |
氣壓要求 | >0.4Mpa | |
控制方式 | PLC控制（觸摸屏人機交換界面） | |
散熱片尺寸公差 | ±0.1mm | |
散熱片螺絲孔倒角要求 | >1.0mm*45° | |
散熱片上料方式 | 手工放散熱片 | |
晶體上料方式（選配） | 散裝震動盤上料/管裝自動上料 | |
涂散熱膏方式（選配） | 移印/點膠 | |
成品收料方式（選配） | 散裝料盒收料 | |
輸送帶傳送收料 | ||
自動擺盤（單盤） | ||
自動擺盤（多盤） | ||
晶體吸取方式（選配） | 真空吸取/夾取 | |
不良品檢測 | 可檢測滑牙、浮鎖、漏鎖（自動報警） | |
不良品處理 | 自動區分擺放 | |

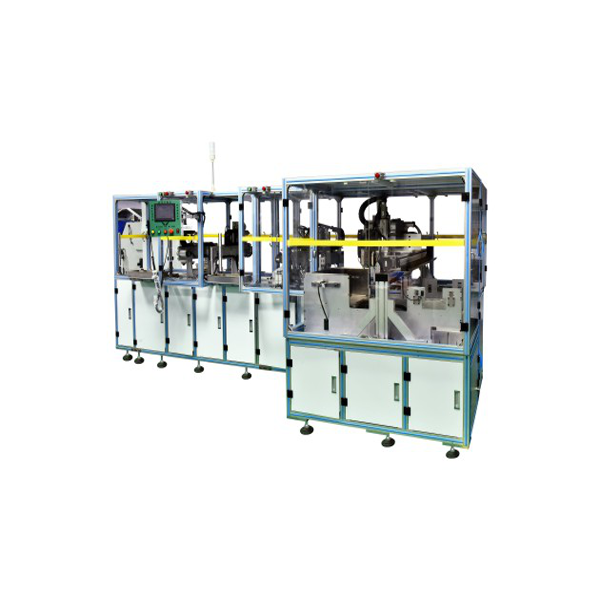

產品說明 | ||
★改變現有企業手工涂散熱膏與人工鎖螺絲的方式，為企業節省人力，降低勞動強度，提高產品效率，效率是人工的2-6倍； | ||
★采用走治具，倍速鏈流水線式回流； | ||
★絕緣片自動沖孔裁切送料； | ||
★晶體自動切腳成型； | ||
★伺服鎖付，精確控制扭力大小； | ||
★PLC控制，操作界面為臺灣威綸觸摸屏，直觀方便，參數可自行設置； | ||
★涂散熱膏部分采用點膠閥和點膠嘴相配合，出膏穩定，涂面均勻； | ||
★送螺絲部分出料快，無反料，送料平穩，效率高； | ||
★鎖螺絲部分穩定，有滑牙、拋釘、浮鎖、未扭緊檢測和報警； | ||
★各零部件經過表面及硬化處理，設備更耐用； | ||
